Features

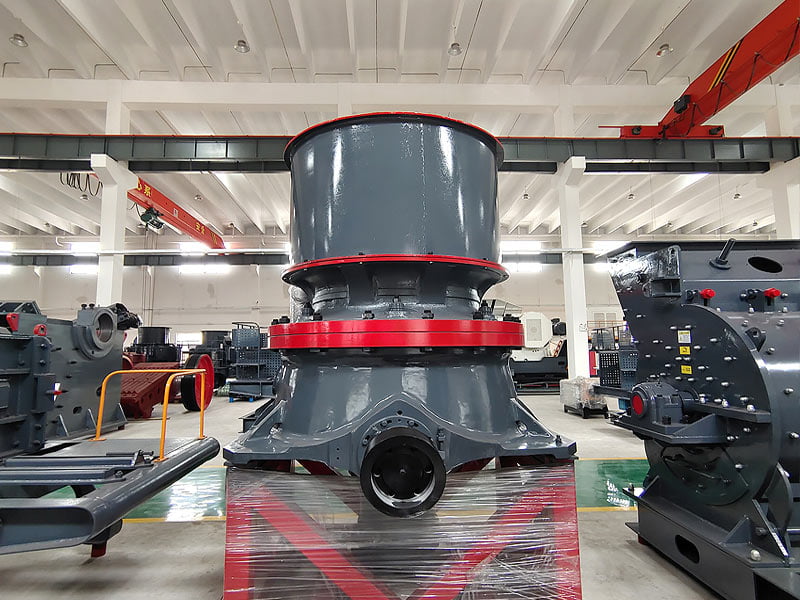

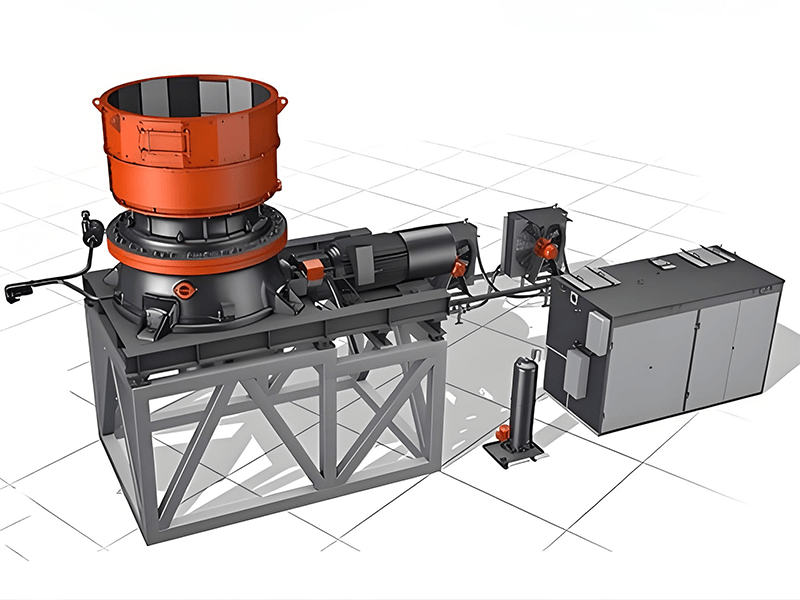

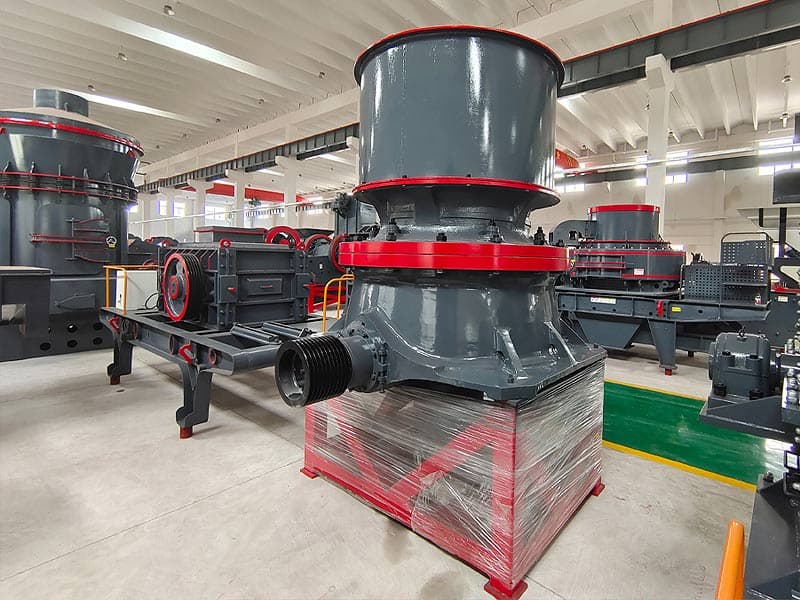

GPD单缸圆锥破碎机是一种现代化的破碎设备，采用单缸液压系统进行破碎腔的调节和控制。它设计简洁紧凑，由主轴、破碎锥体和调节套等基本部件组成，旨在高效地破碎各类中等硬度及以上的矿石和岩石。该设备结构合理，操作便捷，适用于矿山、建筑等行业中需要稳定、高效破碎解决方案的场合。
principle
parameter
| 规格型号 | GDP 300 | GDP 500 | GDP 800 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 锥底直径（mm） | 1200 | 1650 | 2200 | |||||||
| 给料口尺寸（mm） | 220 | 150 | 80 | 300 | 230 | 100 | 350 | 290 | 130 | |
| 排矿口调整范围（mm） | 20-50 | 9-25 | 5-13 | 25-60 | 13-30 | 7-14 | 30-60 | 15-35 | 8-15 | |
| 锥底最大给料尺寸（mm） | 165 | 130 | 70 | 240 | 195 | 85 | 300 | 230 | 110 | |
| 产量（t/h） | 90-260 | 45-120 | 40-100 | 210-480 | 128-280 | 100-200 | 600-1000 | 350-680 | 260-400 | |
| 主电机 | 型号 | Y315M2-6 | Y315M2-6 | Y400-6 | ||||||
| 功率（kw） | 220 | 315 | 400 | |||||||
| 电压（v） | 380 | 380 | 380 | |||||||
| 转动次数（次/min） | 300 | 250 | 160 | |||||||
| 润滑站容量（L/min） | 63 | 125 | 250 | |||||||
| 机器外形尺寸 | 长（m） | 3.95 | 3.37 | 4.7 | ||||||
| 宽（m） | 1.9 | 2.6 | 3.6 | |||||||
| 高（m） | 3.14 | 3.1 | 3.06 | 4.1 | 4.04 | 3.99 | 5.4 | 5.4 | 5.4 | |
| 机器重量（t） | 19 | 18.6 | 18.6 | 37.1 | 37 | 36.9 | 77.9 | 77.1 | 76.8 | |
| 备注 | 1、机器总重不含电机2、电机与主机均未皮带传动 | |||||||||
